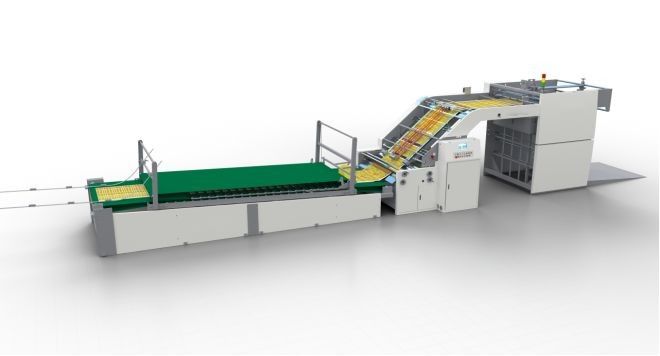

18.5KW Hochgeschwindigkeits-Lito-Laminator-Maschine Synchron-Servo-getrieben SDX-1200

Hochgeschwindigkeits-Lito-Laminator

(Synchroner Servoantrieb)

Hauptmerkmale:

• Computergestützte Hochgeschwindigkeitslaminierung mit einer Geschwindigkeit von maximal 12000 Blättern pro Stunde (Papierlänge: 600 mm)
• Der hochmoderne Lithium-Feeder sorgt für einen stabilen Betrieb bei hoher Geschwindigkeit und keine zusätzlichen Anpassungen für unterschiedliche Aufgaben.
• Zuführungssitz: Niedriges E-Typ-Stapeltisch sorgt für die direkte Zuführung von Papier durch den Palettenwagen.
• Klebsystem: Hochpräzisionsklebwalzen, Klebstoffseitenstopper, automatischer Klebstoffpegelkontroller ohne Überlauf bei hoher Geschwindigkeit und Klebstoffrückführungssystem.
• Kompensations-Ausrichtungssystem:Mehrere Sensoren erkennen die relative Position des unteren Papiers, während Servomotoren eine abhängige Kompensation der oberen Papierlieferung gewährleisten, um eine präzise Ausrichtung zweier Blätter zu gewährleisten.
• Elektrische Steuerung: Mensch-Maschine-Schnittstelle mit SPS-Steuerung, Warnlichtanzeige, automatische Erkennung von Produktionszustand, Unregelmäßigkeiten und Arbeitsprotokoll.

Spezifikation:

**Die Spezifikationen können ohne vorherige Ankündigung geändert werden

• Lamination Toleranz: Wenn die Papierqualität und der Schnitt gut und präzise genug sind, und bei einer Geschwindigkeit von 9000 Blättern/Stunde, kann der Laminator eine Toleranz von 1,0 mm oder weniger erreichen.
• Die gekrümmte Kleberolle aus Edelstahl kann den Klebstoffverbrauch in der Regel zwischen 25-30 gm abhängig von den Fähigkeiten des Bedieners und der Art des Wellpapers garantieren.

mit einer Leistung von mehr als 50 Watt

• Mit Yaskawa Servo-Steuerung, keine zusätzliche Anpassung für verschiedene Blechgrößen, Papiergewicht reicht von 120 gsm bis 600 gsm, einfach zu bedienen.
• Einzigartige Überlappungspapierzufuhr und -lieferung sorgt für einen reibungslosen Ablauf von Papier mit geringer GSM-Gehalt;
• Vorladegerät auf Schiene, serienmäßig ausgestattet.

Unterste Füllfütterung:

• Ausgestattet mit zwei Yaskawa-Servomotoren, einer ist für eine genaue Zeitung der Papierzufuhr, ein anderer ist für die Steuerung der intermittierenden Luftsaugung für eine bessere größere Papierzufuhr.
• Der große Luftbläser und die getrennten Gurthalter sorgen für eine reibungslose Zufuhr von 2-, 3-, 4-, 5-, und Karton, ohne Vibrationen des Gurthalters.

Servomotor-Anlage zur Gewährleistung einer präzisen und verstärkten Saugleistung:

Klebeabschnitt:

• Der hochpräzise Beschichtungsschleifer aus Edelstahl sorgt für gleichmäßige Klebeauflage.
• Spezieller Mechanismus sorgt dafür, dass das Papier von der Kleberolle entfernt wird, leicht zu reinigen, zu demontieren und anzupassen
• Drei Sensoren zur automatischen Steuerung des Klebstoffvolumens.
• Der seitliche Klebeverschluss sorgt bei hoher Geschwindigkeit für kein Überlaufen und bei hoher Geschwindigkeit für die Rückzirkulation des Klebers.

Registrierungsabteilung:

• Multi-Sensoren zur Überwachung der Fütterungsposition der unteren Blätter, die oberen beiden Servomotoren (japanische Yaskawa-Marke) stellen die oberen Blätter synchron ein, um eine genaue Registrierung während der Lamierung zu erstellen.

Übertragungssystem:

• Multi Power-Getriebe gleichmäßig verteilt auf Getriebe und Gürtel, wartungsfrei, geringer Lärm, hoher Wirkungsgrad
• Die Hauptgetriebe für Kleberollen stammen von Taiwan.

Druckförderer:

• Die mit einem Pressförderer gesammelten Schichten werden standardmäßig für eine perfekte Verklebung verwendet.
• Die Fördergeschwindigkeit kann durch einen Motor entsprechend der Maschinengeschwindigkeit eingestellt werden.

Berührungsschirm:

• Mensch-Maschine-Schnittstelle (Proface) mit PLC-Touchscreen-Steuerung, Warnlichtanzeige, automatische Überwachung des Produktionszustands, Unregelmäßigkeiten und Arbeitsprotokoll.

Kontrollplatte:
