Automatische L-Profil-Schutzmaschine für den Randschutz 15,3 kW 40 m/min Geschwindigkeit

Regelmäßige Schnellpapier-Kantenschutzlinie

Modell: ZHJ-100D

Kurze Produkteinführung:

1Die ZHJ-100D-Maschine besteht aus 6 Einheiten:
Papier-Entwickler
Klebeeinheit
Verpackungseinheit
Einheit für die Formung
Schneidereinheit
Stacker-Einheit

Modell	ZHJ-100D
Max. Arbeitsgeschwindigkeit	40 m/min (Min. Schneidlänge: 1000 mm)
	11 m/min (Min. Schneidlänge: 50 mm)
Regelmäßige Arbeitsgeschwindigkeit	15 bis 30 m/min
Größe des Kantenschutzes	30-80 mm (können symmetrisch und asymmetrisch sein)
L Kantenschutzdicke	2.5-8 mm
Innenpapiergrammage	420 bis 600 g/m2
Oberflächenpapiergrammage	175-250 gm Kraft
Kerndurchmesser der Papierrolle	3 mm und 76 mm
Schichten	3 bis 12
Durchmesser der Papierrolle	maximal 1300 mm
Maschinenabmessung	34000x1500x2200mm
Maschinengewicht	3800 kg
Gesamtleistung	15.3 kW
Druckluftbedarf	0.8MPa/0.2m3 (Kunden zur Verfügung stellen)

Maschinenstruktur, Einführung der Hauptteile, Betriebsanleitung:


1. Maschinenstruktur
Die ZHJ-100D-Maschine besteht aus 6 Einheiten:
Papieraufwicklungseinheit, Klebeeinheit, Verpackungseinheit, Formiereinheit, Schneidereinheit, Staplerinheit
Die Papierrolle wird nach Priorität über 6 Einheiten durchlaufen und schließlich an der Schneideinheit abgeschnitten.

2Einführung in die Haupteinheit

a. Hauptteile der Maschine
Das Formieren und Schneiden sind zwei wichtige Teile.
Verwenden Sie einen Servomotor, um den Schneider zu antreiben, um eine hohe Schneidgenauigkeit zu gewährleisten.

b. Sicherheitsschutz
* Wenn die Maschine läuft, kommen andere Menschen nicht in die Nähe der Maschine und
Nicht das Kontrollpanel bedienen, außer dem Bediener.
* Die Leute stehen nicht vor der Schneideinheit, wenn die Maschine läuft.
Ich habe es getan, um zu verhindern, dass Edge Board Menschen verletzt.
* Die Hand des Bedieners darf sich beim Schneiden oder beim Formieren von Rädern nicht in die Nähe des Schneiders
Maschine, bei der das Schneidgerät betrieben oder geprüft wird.

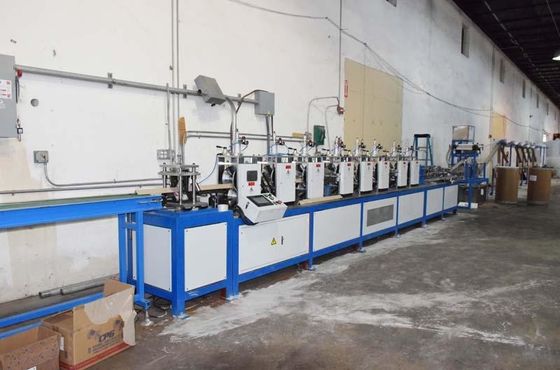

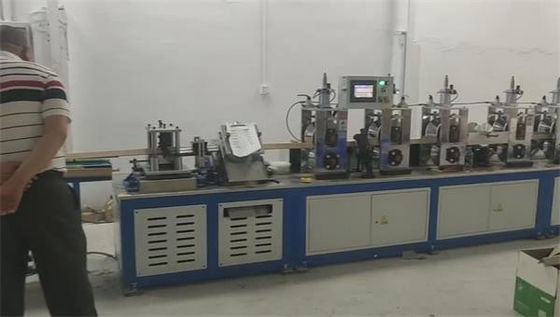

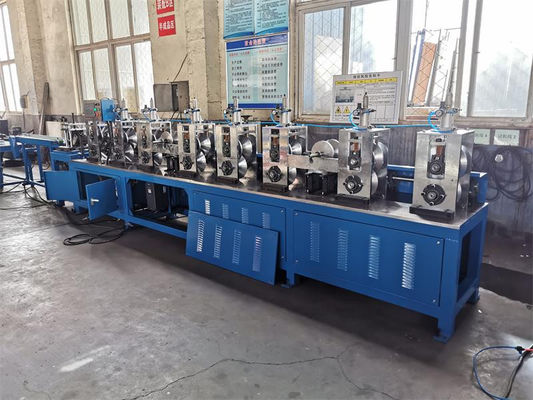

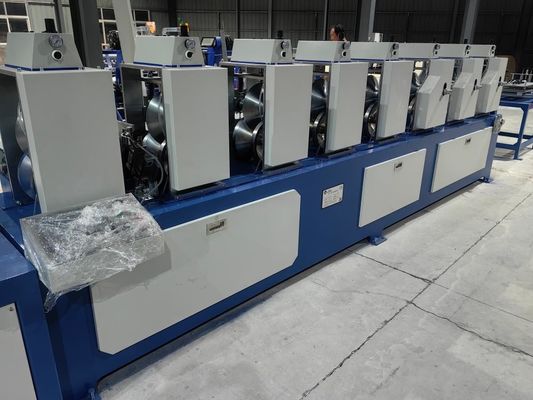

Fotos:
